智能建筑的弱電系統,是智能建筑中智能化群體的基本成員,也是智能建筑的關鍵組成部分。那么今天湖南公共安工程就帶大家來了解一下！
常用的建筑弱電系統主要有以下幾種：
(1) 電話通信系統
實現電話(包括三類傳真機、可視電話等)通信功能；星型拓撲結構；使用三類(或以上)非屏蔽雙絞線，傳輸信號的頻率在音頻范圍內。
是實現辦公自動化及各種數據傳輸?shù)木W(wǎng)絡基礎；星型拓撲結構；使用五類(或以上)非屏蔽雙絞線，傳輸數字信號，傳輸速率可達100 Mb/s以上。
(3) 音樂/廣播系統
通過安裝在現場(如商場、車站、餐廳、客房、走廊等處)的揚聲器，播放音樂，并可通過傳聲器對現場進行廣播；多路總線結構；傳輸由功率放大器輸出的定壓（如120 V/120 Ω）的音頻信號，以驅動現場揚聲器發聲，傳輸線使用銅芯絕緣導線。
(4) 有線電視信號分配系統
將有線電視信號均勻地分配到樓內各用戶點；采用分支器、分配器進行信號分配，為了減小信號失真和衰減，使各用戶點信號質量達到規范規定的要求，其布線為樹型結構，且隨建筑物的形式及用戶點分布的不同而不同；使用75 Ω射頻同軸電纜，傳輸多路射頻信號。
(5) 視頻監控系統
通過安裝在現場的攝像機、防盜探測器等設備，對建筑物的各出入口和一些重要場所進行監視和異常情況報警等；視頻信號的傳輸采用星型結構，使用視頻同軸電纜；控制信號的傳輸采用總線結構，使用銅芯絕緣纜線。

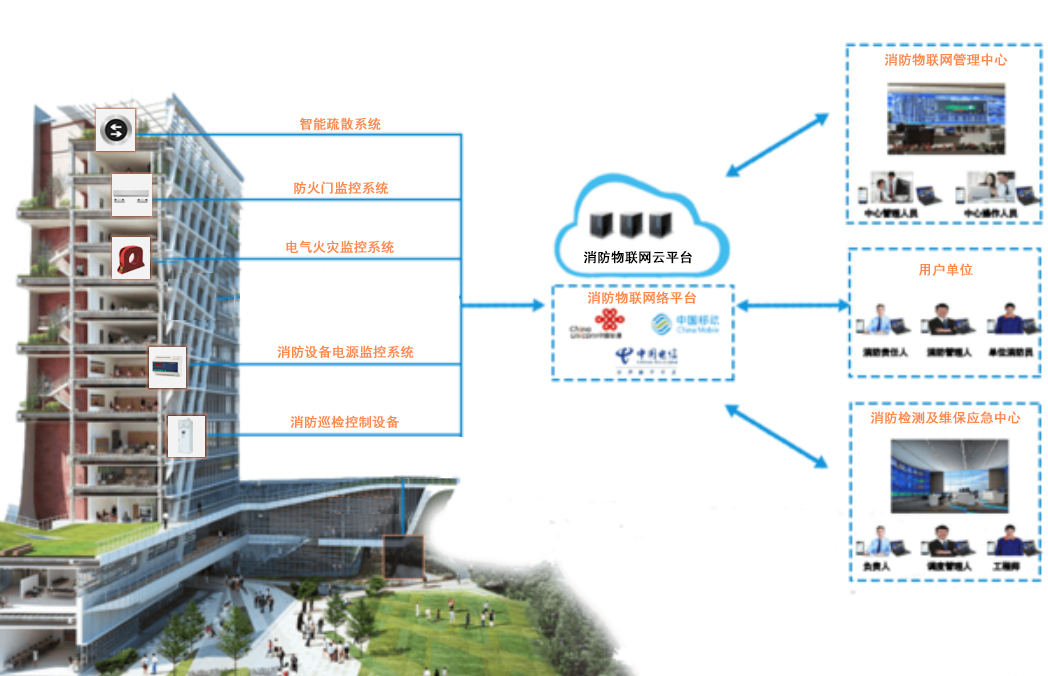

該系統由火災報警及消防聯動系統、消防廣播系統、火警對講電話系統等3部分組成。
火災報警及消防聯動系統通過設置在樓內各處的火災探測器、手動報警裝置等對現場情況進行監測，當有報警信號時，根據接收到的信號，按照事先設定的程序，聯動相應的設備，以控制火勢蔓延，其信號傳輸采用多路總線結構，但對于重要消防設備(如消防泵、噴淋泵、正壓風機、排煙風機等)的聯動控制信號的傳輸，有時采用星型結構，信號的傳輸使用銅芯絕緣纜線(有的產品要求使用雙絞線)。
消防廣播系統用于在發生火災時指揮現場人員安全疏散，采用多路總線結構，信號傳輸使用銅芯絕緣導線(該系統可與音樂/廣播系統合用)。
火警對講電話系統用于指揮現場消防人員進行滅火工作，采用星型和總線型兩種結構，信號傳輸使用屏蔽線。
(7) 出入口控制系統/一卡通系統
使用計算機、智能卡門鎖、讀卡器等設備，對各出入口狀態進行設置、監視、控制和記錄等，實現對建筑物各出入口統一管理，保證大樓安全，其拓撲結構和傳輸介質因產品而異。
(8)停車場收費管理系統
通過安裝在出入口地面下的感應線圈，感應車輛的出入，通過人工/半自動/全自動收費管理系統，實現收費和控制電動欄桿的啟閉等。該系統布線僅限于大樓車場的出入口處，每一個出入口由一臺控制器控制，控制器可以獨立工作，也可以與上位管理計算機聯網，其布線結構和傳輸介質因產品而異。
(9)樓宇自控系統
通過與現場控制器相連的各種檢測和執行器件，對大樓內外的各種環境參數以及樓內各種設備(如空調、給排水、照明、供配電、電梯等設備)的工作狀態進行檢測、監視和控制，并通過計算機網絡連接各現場控制器，對樓內的資源和設備進行合理分配和管理，達到舒適、便捷、節省、可靠的目的。到目前為止，樓宇自控系統還沒有國際標準，不同廠家的產品所采用的通信協議各不相同，其現場總線和控制總線的拓撲結構和傳輸介質也就不同。下面將對目前被國際社會普遍接受和采納的LonWorks技術和BACnet技術作簡單介紹。
此外，還有電視會議系統、屏幕顯示系統、擴聲系統、巡更系統、樓宇對講系統、三表(水、電、氣表)自動抄表系統等。不同功能的建筑物需要設置的弱電系統各不相同。綜上所訴，想必大家已經有所了解，更多相關智能化工程文章閱讀推薦《什么是一級消防工程？一級消防工程全網解說》更多相關資訊關注湖南公共安全工程有限公司。
